Prosty stoper

Zadanie: Układ ma mierzyć czas z dokładnością do setnych części sekundy. Kolejne naciśnięcia przycisku BTNC (start_stop_button_i) (w trybie zdalnym - wirtualny przycisk BTN0) wywołują następujące działanie:

Rys.1  Działanie stopera po kolejnych naciśnięciach przycisku.

Czas wyświetlany ma być na wyświetlaczu LED w postaci: SS.DD, gdzie: SS=sekundy, DD=setne części sekundy. Przekroczenie czasu 59.99 sekund należy zasygnalizować wyświetleniem specjalnego symbolu oznaczającego przepełnienie, np. ("--.--").

Przycisk BTNR (rst_i) (w trybie zdalnym - wirtualny przycisk BTN3) to dodatkowy reset asynchroniczny (powinien zresetować stoper – wyświetlić „00.00” i oczekiwać na start).

Uwaga: Układ należy zabezpieczyć przed drganiami przycisku BTNC (BTN0). Dobrze jest założyć, że po naciśnięciu przycisku styki przycisku mogą drgać przez czas aż do 50 ms.

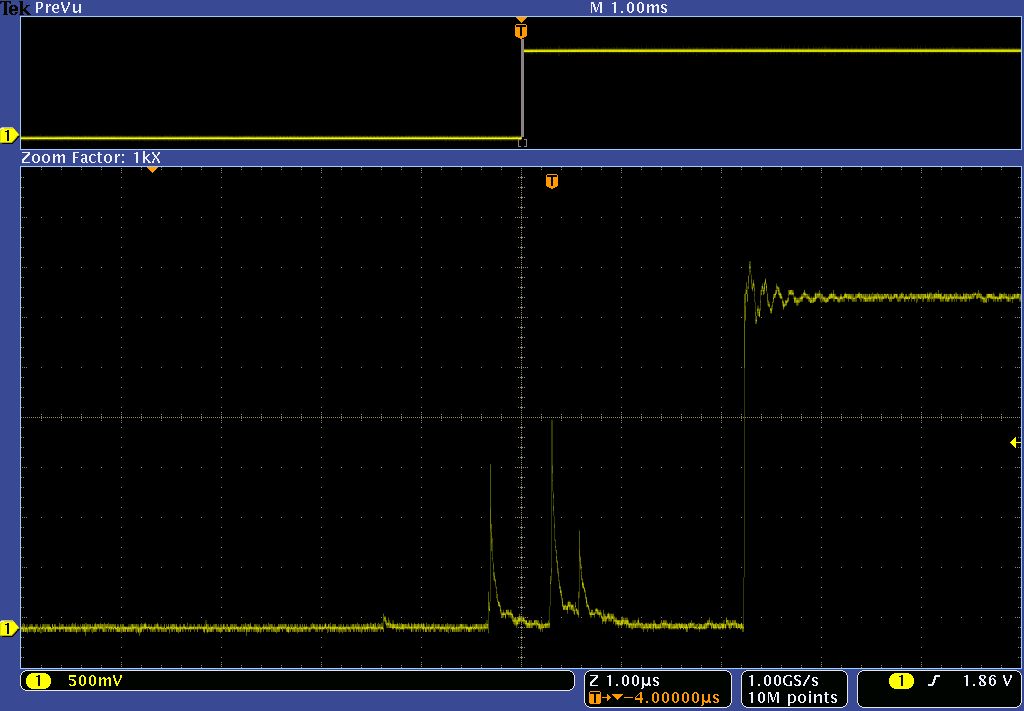

Rys.2  Przykładowy przebieg napięcia podczas naciskania przycisku.

W układzie należy osadzić, jako component, blok sterowania wyświetlaczem z poprzedniego ćwiczenia.

Należy wykonać symulację funkcjonalną oraz zweryfikować układ praktycznie poprzez zaprogramowanie płytki testowej.

Minimalne wymagania dotyczące symulacji i weryfikacji na płytce: wykonać symulację i weryfikację tak, aby pokazać start, zatrzymanie (dla weryfikacji po dowolnym czasie – dla symulacji powinien to być czas równy 1,xy sekund; gdzie xy to dwie ostatnie cyfry numeru indeksu studenta lub jednego ze studentów zaliczających ćwiczenie) oraz reset stopera (za pomocą start_stop_button_i). Weryfikacja na płytce powinna także zademonstrować przepełnienie i kasowanie przepełnienia (za pomocą start_stop_button_i). Na zakończenie weryfikacji pokazać działanie wejścia resetu asynchronicznego (rst_i) podczas pracy stopera. Częstotliwość zegara w symulacji – 100 MHz.

Uwaga, w trybie zdalnym podczas weryfikacji stopera na płytce proszę włączyć emulację drgań zestyków (zaznaczyć SW/BTN bouncing).

Fragment głównego pliku projektowego VHDL z deklaracją sygnałów:

entity top is

    Port ( clk_i : in STD_LOGIC;

           rst_i : in STD_LOGIC;

           start_stop_button_i : in STD_LOGIC;

           led7_an_o : out STD_LOGIC_VECTOR (3 downto 0);

           led7_seg_o : out STD_LOGIC_VECTOR (7 downto 0));

end top;

Plik z ograniczeniami projektowymi dla płytki Nexys-A7 (układ FPGA xc7a100tcsg324-1):  iup7s.xdc

Wersja pliku z ograniczeniami projektowymi przeznaczona dla trybu zdalnego (obsługa przycisków wirtualnych): iup7z.xdc
