Inżynieria układów i
systemów scalonych
Laboratorium
Ćwiczenie 3
Wykonanie ekstrakcji
topografii oraz symulacji po ekstrakcji
Ćwiczenie ma na celu naukę wykonywania ekstrakcji topografii oraz testowania zaprojektowanego układu. W niniejszym ćwiczeniu, jako punkt startowy należy wykorzystać projekt topografii wykonany w ramach ćwiczenia nr 2.
Przed przystąpieniem do wykonania ćwiczenia należy odświeżyć wiadomości dotyczące budowy i działania wzmacniaczy operacyjnych, technik prawidłowego projektowania topografii układów jak również należy zapoznać się z obsługą edytora topografii MAGIC i symulatora PSPICE. Na końcu niniejszego opracowania podana jest niezbędna literatura.
Przedmiotem badań jest wzmacniacz z ćwiczeń poprzedzających. Dla porządku przedstawiony jest on ponownie na rys. 1. Modele tranzystorów MOS umieszczone są w załącznikach A oraz B. Nazwy węzłów są oznaczone na schemacie kursywą. Wzmacniacz zasilany jest z niesymetrycznego źródła napięciowego o wydajności 3V. Poziom masy sygnałowej należy ustalić na równy 1.5V.

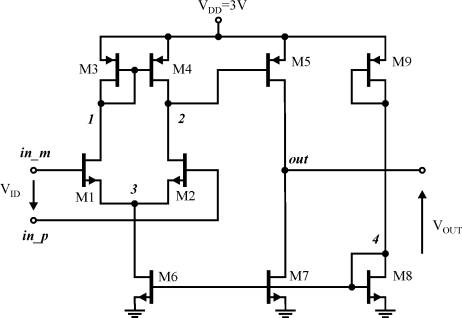

Rys. 1. Schemat badanego, prostego wzmacniacza operacyjnego CMOS. Kursywą podane są wymagane nazwy węzłów.
W ramach ćwiczenia należy wykonać ekstrakcję topografii oraz badania symulacyjne wzmacniacza wg zamieszczonej poniżej listy. Wyniki symulacji jak również wyniki wykonania pozostałych poleceń należy umieścić w protokole, którego wzór znajduje się w załączniku C. Załącznik ten, po wypełnieniu, należy przesłać pocztą elektroniczną na adres wskazany przez prowadzącego zajęcia. Jeśli nie wymagano inaczej, wszelkie parametry należy wyznaczyć dla V(out)=1.5V:
A) Należy wykonać ekstrakcję topografii. Następnie wszelkie symulacje należy wykonywać na liście połączeniowej uzyskanej po ekstrakcji.
B) Należy wyznaczyć wejściowe napięcie niezrównoważenia i jeśli nie podano tego inaczej wszystkie inne symulacje należy przeprowadzać przy założeniu podania na wejście napięcia stałego równego napięciu niezrównoważenia.
C) Należy wykonać analizę stałoprądową i podać ile wynoszą prądy stałe polaryzujące kolejne stopnie wzmacniające.
D) Należy wyznaczyć wzmocnienie napięciowe w otwartej pętli sprzężenia zwrotnego.
E) Należy wyznaczyć współczynnik CMRR.
F) Należy wyznaczyć współczynnik PSRR.
G) Należy wyznaczyć zniekształcenia nieliniowe dla sygnału wejściowego o amplitudzie 0.5V i częstotliwości 10kHz przy konfiguracji wzmacniacza jako wtórnik napięciowy i przy obciążeniu rezystancją 10k (do masy sygnałowej).
H) Należy sprawdzić czy wzmacniacz jest wewnętrznie skompensowany i wyznaczyć zapas fazy i amplitudy tej kompensacji oraz częstotliwość bieguna dominującego.
I) Należy wyznaczyć następujące parametry: napięcie niezrównoważenia, wzmocnienie napięciowe z otwartą pętlą oraz częstotliwość pasma 3dB dla parametrów tranzystorów z 4 różnych przebiegów produkcyjnych.
J) Należy podać wnioski końcowe (skomentować uzyskane wyniki oraz zaproponować możliwe modyfikacje wzmacniacza) i uwagi co do zakresu ćwiczenia
[1] Z. Staszak., J. Glinianowicz, D. Czarnecki, skrypt pt. „Układy elektroniczne liniowe”.
[2] A. Guziński, „Liniowe elektroniczne układy analogowe”, WNT 1992.
[3] Strona domowa programu MAGIC http://opencircuitdesign.com/magic/index.html.
[4] Strona domowa firmy MOSIS - dystrybutora technologii Amis C5 http://www.mosis.com/
[4] B. Pankiewicz, materiały pomocnicze do przedmiotu „Inżynieria układów i systemów scalonych”, Gdańsk 2009.
A) Plik z modelami tranzystorów MOS wykorzystywanymi w ćwiczeniu MODELE
B) Modele tranzystorów dla 4 różnych przebiegów procesu Run T22Y_xx.
C) Tabela – wzór protokołu.
Ćwiczenie 3 - laboratorium
IUSS Wykonanie ekstrakcji
topografii oraz symulacji po ekstrakcji |
||||||||
L.p. |
Nazwa / opis |
Wartość po ekstrakcji |
Wartość z Ćw. 1 |
|||||
1 |
Data wykonania |
|
|
|||||
2 |
Osoby które wykonały ćwiczenie |
|
|
|||||
3 |
B. Wejściowe napięcie niezrównoważenia |
|
|
|||||
4 |
C. Prądy polaryzujące poszczególne stopnie wzmacniające. |
|
|
|||||
5 |
D. Wzmocnienie napięciowe w otwartej pętli sprzężenia zwrotnego. |
|
|
|||||
6 |
E. CMRR |
|
|
|||||
7 |
F. PSRR |
|
|
|||||
8 |
G. THD. |
|
|
|||||
9 |
H. Zapas fazy, amplitudy, częstotliwość bieguna dominującego. |
|
|
|||||
10 |
I. Parametry dla 4 różnych przebiegów |
Parametr |
Run T22Y_TT |
Run T22Y_SS |
Run T22Y_FF |
Run T22Y_SF |
||
VINOFF [mV] |
|
|
|
|
||||
AD
[V/V] |
|
|
|
|
||||
f3dB [kHz] |
|
|
|
|
||||
11 |
J. Wnioski końcowe: |
|||||||
Ćwiczenie opracował Bogdan
Pankiewicz, Gdańsk, październik 2009
