DTMF - Informacje dodatkowe - generowanie sygnałów okresowych
Algorytmowi generacji sygnału okresowego odpowiada poniższy schemat
kratowy:

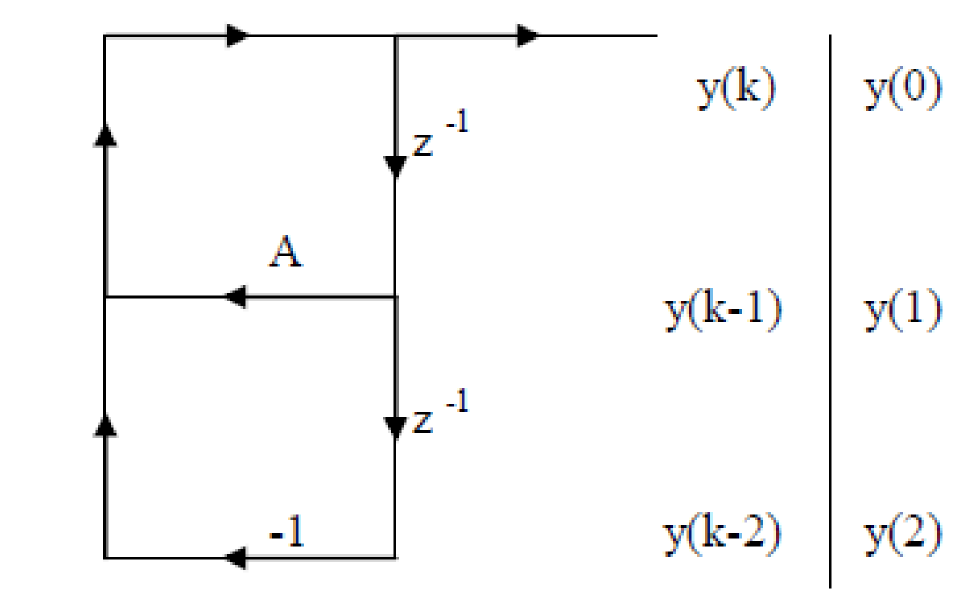

Rys. 2 Schemat kratowy algorytmu generacji sygnału
okresowego - realizacja równania różnicowego postaci y(n)=A*y(n-1)-y(n-2) filtru
IIR.
W Tabeli 1 podane zostały przykładowe wartości wyjściowe dla
filtru IIR o postaci y(n)=1.65*y(n-1) - y (n-2) (częstotliwości
770 Hz).
Na Rysunku 1 wykreślony został jeden
okres wygenerowanego sygnału z filtru IIR.
Tab 1. Wartości wyjściowe filtru IIR dla N=10.39
(f=770 Hz)
=1.65\cdot y(n-1)-y(n-2) "y(n)=1.65*y(n-1)-y(n-2)")
| Numer próbki |
Wartość próbki |
Wartość próbki |
Wynik mnożenia |
Wartość próbki |
|
)
|
)
|
) |
)
|
| 0 |
0 |
- |
- |
- |
| 1 |
0.57 |
0 |
0 |
- |
| 2 |
0.94 |
0.57 |
0.94 |
0 |
| 3 |
0.97 |
0.94 |
1.54 |
0.57 |
| 4 |
0.66 |
0.97 |
1.6 |
0.94 |
| 5 |
0.12 |
0.66 |
1.09 |
0.97 |
| 6 |
-0.47 |
0.12 |
0.19 |
0.66 |
| 7 |
-0.89 |
-0.47 |
-0.77 |
0.12 |
| 8 |
-0.99 |
-0.89 |
-1.46 |
-0.47 |
| 9 |
-0.74 |
-0.99 |
-1.63 |
-0.89 |
| 10 |
-0.23 |
-0.74 |
-1.23 |
-0.99 |
| 11 |
0.36 |
-0.23 |
-0.38 |
-0.74 |

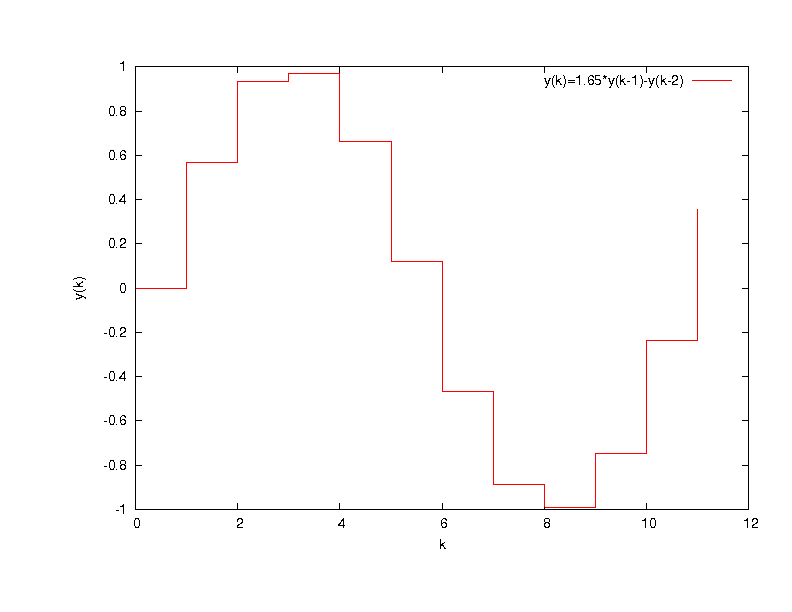

Rys. 1 Wykres wartości wyjściowych filtru IIR o
postaci y(n)=1.65*y(n-1)-y(n-2).
