Podstawy układów mikroelektronicznych - laboratorium

dla kierunku Technologie Kosmiczne i Satelitarne, studia stacjonarne 2 st.

Ćwiczenie nr 0 wstępne

1. Wstęp

Ćwiczenie wstępne ma na celu zaznajomienie się z obsługą programu MAGIC wykorzystywanego w ramach laboratorium.

2. Uruchomienie programu

Sala 308

Program MAGIC uruchamia się dwuetapowo poprzez uruchomienie najpierw Start/Programy/Cygwin-X/XWin Server a następnie wpisanie polecenia magic w terminalu, który pojawia się po wydaniu poprzedniego polecenia.

3. Projektowany układ

Jako przykład posłuży inwerter CMOS (bramka logiczna NOT). Schemat elektryczny oraz propozycje topografii pokazano na rys. 1. Należy zastosować nazwy węzłów jak na rys. 1.

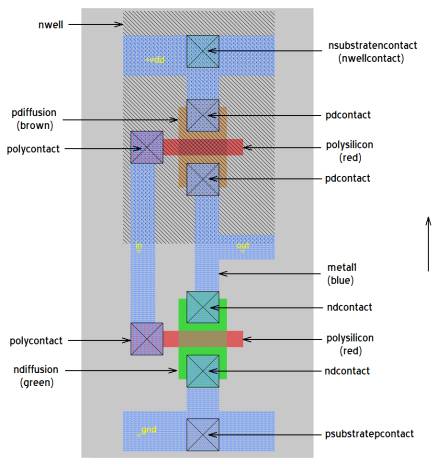

Rys. 1. Schemat elektryczny (po lewej) oraz propozycja topografii (po prawej) inwertera CMOS (bramki logicznej NOT).
Wymiary tranzystorów W = 1.8 µm, L = 0.6 µm.

4. Zadania do wykonania

W ramach ćwiczenia należy wykonać następujące czynności:

1) Wykonać projekt topografii zgodny z technologią CMOS 0.5-µm firmy AMIS, opcja C5. Plik zapisać pod nazwą NOT.mag.

2) Wykonać ekstrakcję topografii. W tym celu:
a) Najpierw, w konsoli Magica wydać polecenie ext. Polecenie to tworzy plik NOT.ext na podstawie pliku NOT.mag.
b) Następnie, w konsoli Magica wydać polecenie exttospice lub ext2spice (obie komendy są równoważne). Polecenie to konwertuje plik NOT.ext w NOT.spice.
Plik NOT.spice jest potrzebny do symulacji układu.

3) Wykonać test symulacyjny układu:
a) pobrać pliki NOT_test.cir oraz NOT_test.prb,
b) zapisać je w katalogu, którym znajduje się plik NOT.spice,
c) w systemie windows uruchomić plik NOT_test.cir.
