Podstawy układów mikroelektronicznych - laboratorium

dla kierunku Technologie Kosmiczne i Satelitarne, studia stacjonarne 2 st.

Ćwiczenie nr 2 „Projekt topografii sumatora 1-bitowego CMOS”

1. Wstęp

Celem ćwiczenia jest wykonanie projektu topografii sumatora 1-bitowego CMOS. Należy wykorzystać bramki zaprojektowane w poprzednim ćwiczeniu nr 1. Uzyskany sumator 1-bitowy będzie potrzebny do wykonania następnego ćwiczenia nr 3.

2. Uruchomienie programu

Sala 308

Program MAGIC uruchamia się dwuetapowo poprzez uruchomienie najpierw Start/Programy/Cygwin-X/XWin Server a następnie wpisanie polecenia magic w terminalu, który pojawia się po wydaniu poprzedniego polecenia.

3. Projektowany sumator

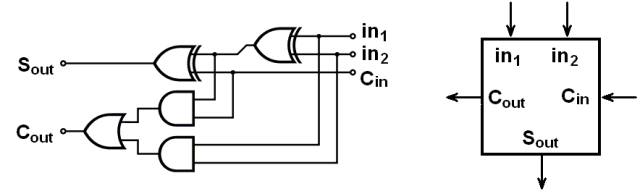

Schemat sumatora 1-bitowego oraz jego symbol zastępczy pokazano na rys. 3. Należy zastosować nazwy węzłów jak na rys. 3.

Rys. 3. Sumator 1-bitowy oraz jego symbol zastępczy.

4. Zadania do wykonania

W ramach ćwiczenia należy wykonać następujące czynności:

1) Wykonać projekt topografii zgodny z technologią CMOS 0.5-µm firmy AMIS, opcja C5. Należy wykorzystać topografie z ćw. 1. Plik nazwać ADDER1bit.mag.

2) Wykonać ekstrakcję topografii.

3) Wykonać testy symulacyjne zaprojektowanego sumatora:
a) pobrać pliki ADDER1bit_test.cir oraz ADDER1bit_test.prb,
b) zapisać je w katalogu, którym znajduje się plik ADDER1bit.spice,
c) w systemie windows uruchomić plik ADDER1bit_test.cir.
