Wzmacniacz kaskodowy

[EN]

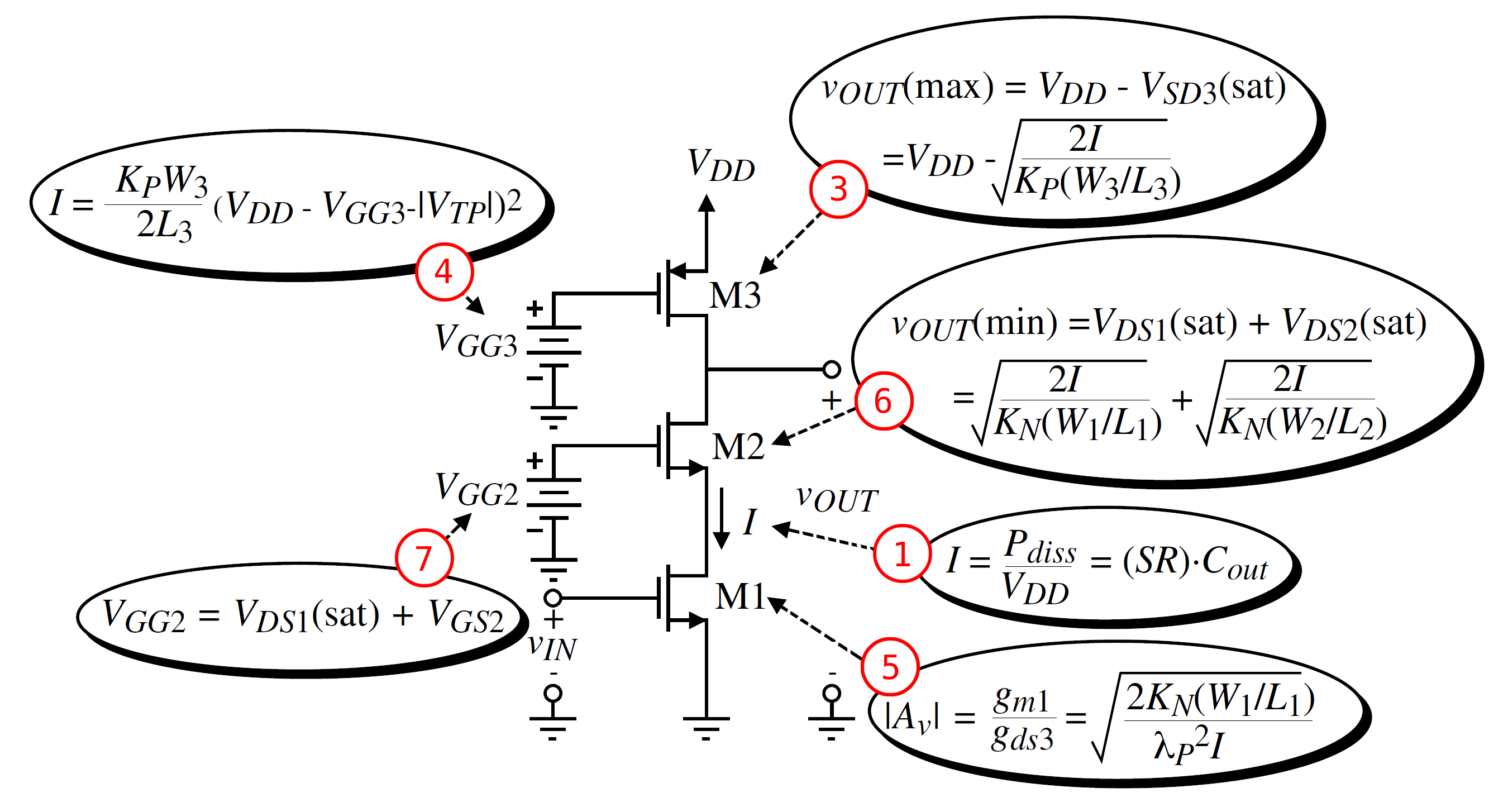

Zaprojektować wzmacniacz kaskodowy przedstawiony na rysunku dla technologii TSMC 0.35μm. Parametry wzmacniacza podane są w tabeli, a przyporządkowanie wersji do poszczególnych osób znajduje się w pliku lista_aus. UWAGA, rozmiary tranzystorów można zmieniać ze skokiem λ=0.2μm, przy czym minimalny rozmiar tranzystora wynosi W/L=3λ/2λ. Do obliczeń przyjąć następujące parametry tranzystorów: NMOS KP=94u VT0=0.55 GAMMA=0.6 LAMBDA=0.04; PMOS KP=33u VT0=-0.75 GAMMA=0.4 LAMBDA=0.06. W rzeczywistości współczynnik modulacji długości kanału LAMBDA zależy od długości kanału tranzystora. Aby to uwzględnić należy skorzystać wartości LAMBDA zamieszczonych w pliku lambda-f(L).txt

Procedura projektowa – wyznaczamy kolejno (biorac pod uwagę):

1) prąd polaryzujący wzmacniacz (Pdiss, SR)

2) wybieramy długość kanału L (taką samą dla wszystkich tranzystorów)

3) W₃/L₃ (I i Vout_max)

4) V_GG3

5) W₁/L₁ (Av, λ)

6) W₂/L₂ (V_DSsat2=Vout_min- V_DSsat1)

7) V_GG2

8) V_IN(napięcie stałe polaryzujące M1)

Zweryfikować symulacyjnie (Spice MOS Level 1) podstawowe parametry wzmacniacza (Av, Vout_max, Vout_min, SR, Pdiss)
Posługując się symulatorem dokonać optymalizacji wzmacniacza dla modelu MOS BSIM3, tak aby spełnić zadane parametry. Przedstawić następujące parametry wzmacniacza po optymalizacji: Av, Vout_range, SR, R_out, P_diss, f_3dB, GB)
Projekt wzmacniacz przedstawić w sprawozdaniu w formacie doc, odt lub pdf. Sprawozdanie powinno zawierać zestawienie wyznaczonych parametrów w tabeli oraz odpowiednie wykresy, obliczenia i wnioski.
Do sprawozdana należy dołączyć pliki wejściowe do SPICE (cir).
Spakowane zippem sprawozdanie wraz załączonymi plikami należy przesłać do serwisu eNauczanie. Dodatkowo sprawozdanie należy przesłać w formacie pdf. Przesyłane pliki nazywać według szablonu: Imię_Nazwisko_numerindeksu_AUSLAB_rok_zad_nr

Parametry wzmacniacza:
