Zaprogramowanie układu FPGA

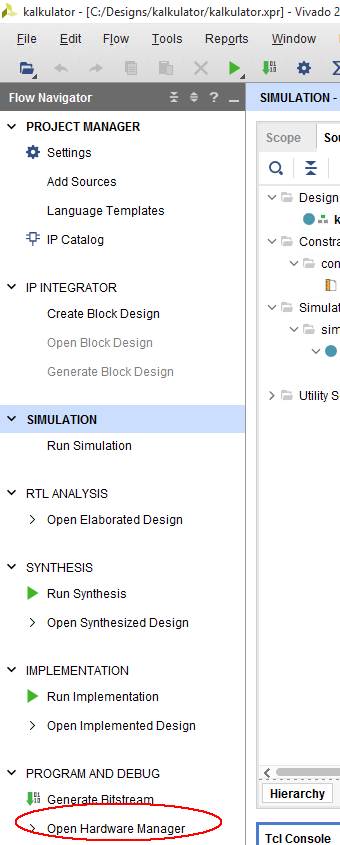

1.      W celu zaprogramowania układu, należy podłączyć płytkę przewodem USB i otworzyć Hardware Manager:

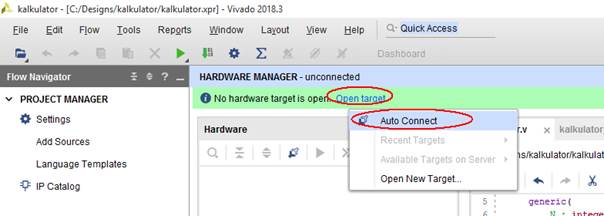

2.      Następnie należy wybrać Open target i Auto connect:

W przypadku gdy do komputera jest podłączona więcej niż jedna płytka prototypowa, konieczne może być ręczne wybranie układu do zaprogramowania.

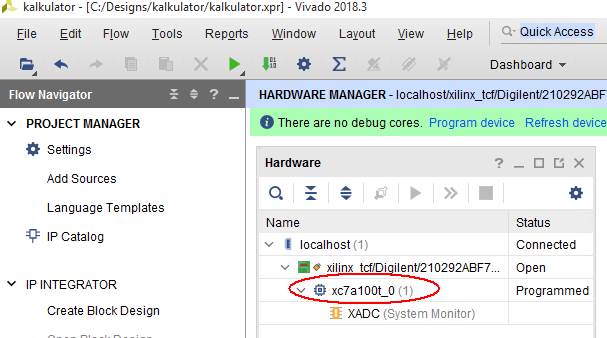

3.      Jeśli układ zostanie poprawnie wykryty, to pojawi się w oknie Hardware:

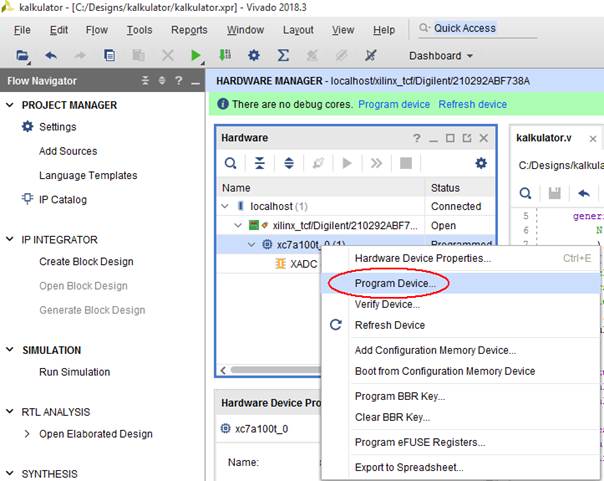

4.      Aby zaprogramować układ FPGA, należy prawym przyciskiem myszy wybrać Program Device:

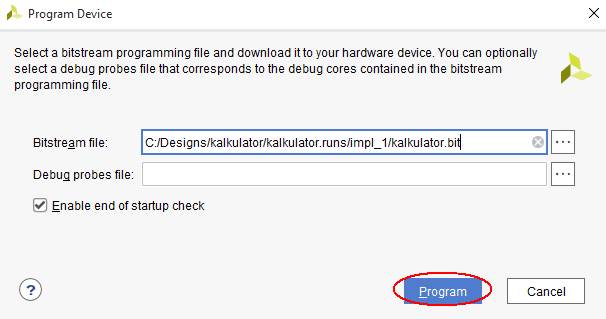

i potwierdzić przyciskiem Program:

5.      W konsoli Tcl powinien pojawić się komunikat, że układ został zaprogramowany.
