Praca zdalna z sieciami sensorowymi Crossbow

Po podłączeniu do pulpitu zdalnego praca z oprogramowaniem nie różni się od pracy lokalnej.

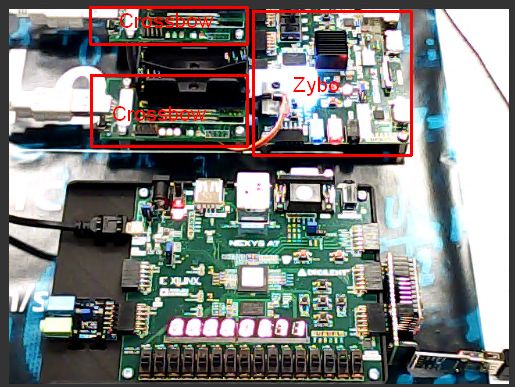

Do pracy z sieciami sensorowymi Crossbow został przystosowany zestaw  komputerowy  fpgalab113, wyposażony w kamerę do monitorowania stanu płytek. Poniżej pokazano przykładowe okno podglądu kamery, na któym widać dwa moduły Crossbow oraz podłączoną do jednego z nich płytkę Zybo, która służy wyłącznie do generowania pobudzeń dla sensorów: oświetlenia i ciepła.  W dolnej części ekranu widać płytkę Nexus, która jest wykorzystywana do innych zajęć i nie będzie nam potrzebna. Widok z kamery może się różnić ze względu na inne ułożenie płytek.

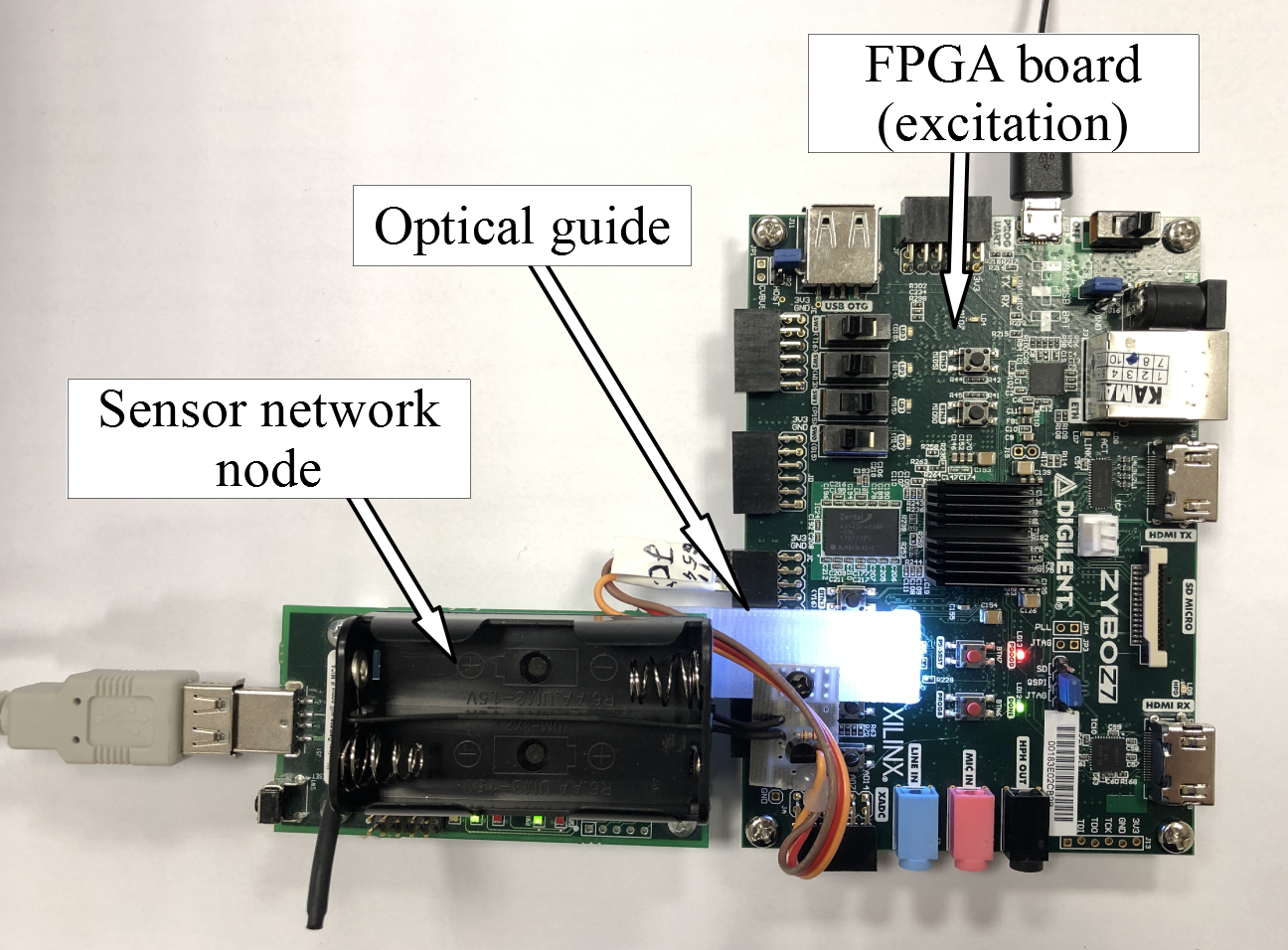

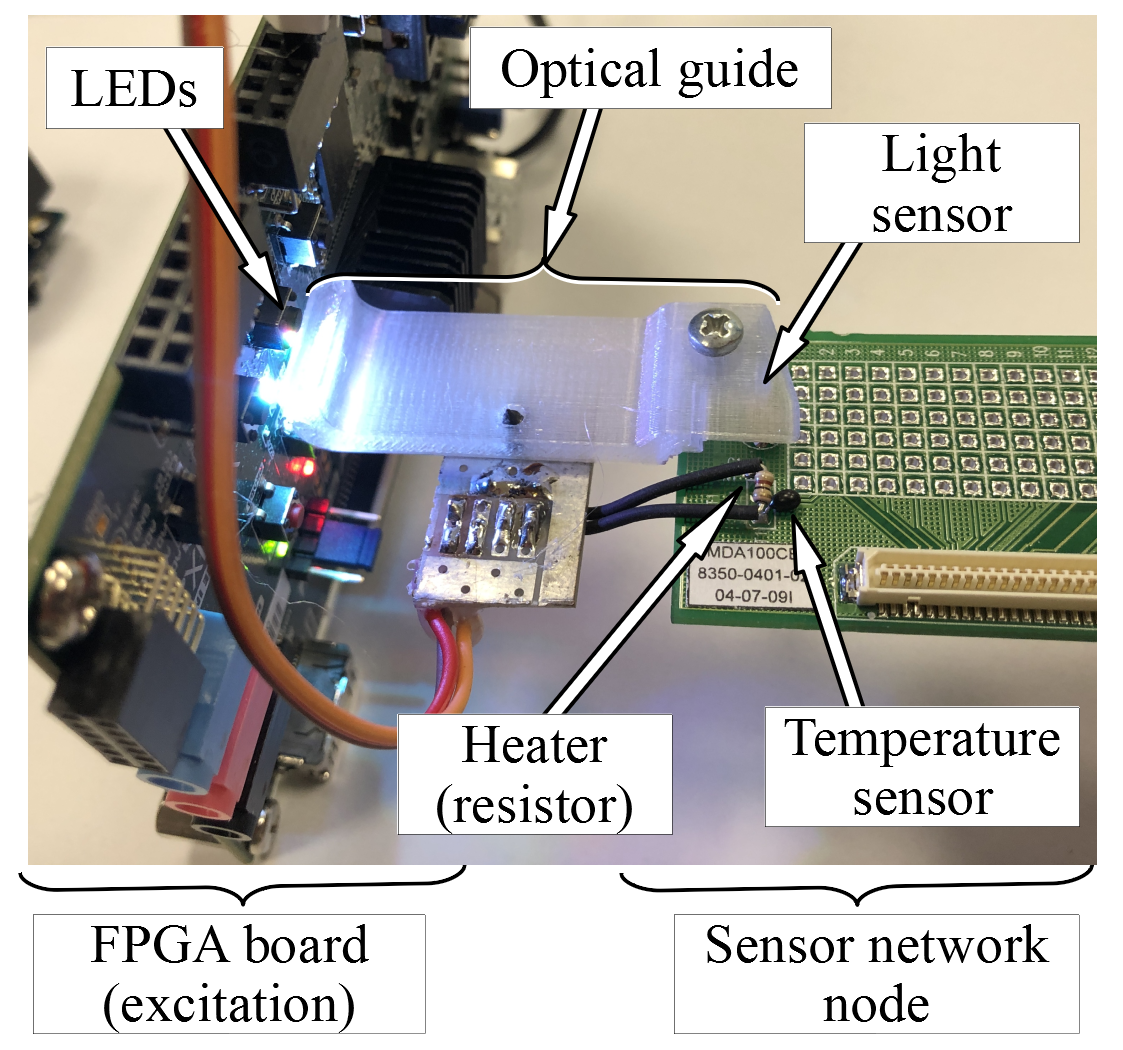

Płytka Zybo oświetla jeden z sensorów Crossbow oraz załącza elementem grzewczym (rezystor) umieszczonym w pobliżu czujnika temperatury węzła Crossbow.

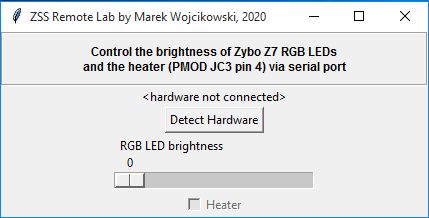

Za pomocą dedykowanego oprogramowania  możemy sterować oświetleniem i załączeniem grzałki. Przed korzystaniem z oprogramowania, należy go połączyć z płytką Zybo naciskąjąc przycisk "Detect Hardware".
