Generator parzystości (Remote Lab)
Zadanie: Należy zaprojektować układ generujący bit parzystości słowa 8-bitowego. Słowo bitowe podawać poprzez wirtualne przełączniki SW7-SW0 znajdujące się na płytce prototypowej. Parzystość wyświetlać na wyświetlaczu LED: E - parzysta liczba "jedynek" w 8-bitowym słowie wejściowym (ang. even), O - nieparzysta liczba jedynek (ang. odd).
Wirtualnymi przyciskami steruje się poprzez emulator przycisków fpga_remote_lab - patrz instrukcja.
Zadania do wykonania:
- opisać układ za pomocą języka HDL,
- napisać testbench i wykonać symulację funkcjonalną,
- opisać ograniczenia (constraints) w formacie XDC,
- wykonać praktyczną realizację poprzez zaprogramowanie płytki testowej.

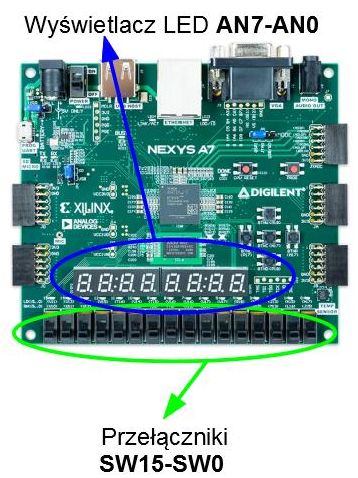

Na płytce prototypowej znajduje się 8 wyświetlaczy siedmiosegmentowych o wspólnej anodzie połączonych w sposób multipleksowany. Wynik należy wyświetlić na dowolnym jednym wyświetlaczu. Połączenie multipleksowane jest wykonane poprzez wspólne połączenie wszystkich wyprowadzeń segmentowych tj. połączenie segmentów A w 8 wyświetlaczach, połączenie segmentów B w 8 wyświetlaczach itd. Wspólne anody służą do aktywacji danego znaku. Poszczególne segmenty pojedynczego wyświetlacza uaktywniane są podaniem stanu niskiego na wyprowadzenia A - G. Włączenie poszczególnych wyświetlaczy aktywowane jest stanem niskim na wyprowadzeniach AN7 - AN0 (zanegowana wspólna anoda). Przykładowo, jeśli chcemy wygasić wyświetlacze 0-2 wówczas na wyprowadzenia AN0 - AN2 należy podać '1'. Jeśli równocześnie na wyświetlaczu nr 3 chcemy wyświetlić znak "A", wówczas dodatkowo należy podać następujące sygnały: AN3='0' oraz A='0', B='0', C='0', D='1', E='0', F='0', G='0', DP='1'.
Więcej szczegółów, schematy itp. znajdziesz w instrukcji obsługi płytki Nexys A7, na stronach 22-24.
Plik "constraints" w formacie XDC do zadania, płytka Digilent Nexys A7, układ Artix-7 XC7A100T-1CSG324C (obudowa: CSG324, speed grade:-1):
######################################################################################### # Virtual DIP SW (Remote Lab): set_property -dict { PACKAGE_PIN H14 IOSTANDARD LVCMOS33 } [get_ports sw_i[0] ] set_property -dict { PACKAGE_PIN G16 IOSTANDARD LVCMOS33 } [get_ports sw_i[1] ] set_property -dict { PACKAGE_PIN F16 IOSTANDARD LVCMOS33 } [get_ports sw_i[2] ] set_property -dict { PACKAGE_PIN D14 IOSTANDARD LVCMOS33 } [get_ports sw_i[3] ] set_property -dict { PACKAGE_PIN G18 IOSTANDARD LVCMOS33 } [get_ports sw_i[4] ] set_property -dict { PACKAGE_PIN F18 IOSTANDARD LVCMOS33 } [get_ports sw_i[5] ] set_property -dict { PACKAGE_PIN E17 IOSTANDARD LVCMOS33 } [get_ports sw_i[6] ] set_property -dict { PACKAGE_PIN D17 IOSTANDARD LVCMOS33 } [get_ports sw_i[7] ] ######################################################################################### #7-SEG LED: set_property -dict { PACKAGE_PIN J17 IOSTANDARD LVCMOS33 } [get_ports an_o[0]] set_property -dict { PACKAGE_PIN J18 IOSTANDARD LVCMOS33 } [get_ports an_o[1]] set_property -dict { PACKAGE_PIN T9 IOSTANDARD LVCMOS33 } [get_ports an_o[2]] set_property -dict { PACKAGE_PIN J14 IOSTANDARD LVCMOS33 } [get_ports an_o[3]] set_property -dict { PACKAGE_PIN P14 IOSTANDARD LVCMOS33 } [get_ports an_o[4]] set_property -dict { PACKAGE_PIN T14 IOSTANDARD LVCMOS33 } [get_ports an_o[5]] set_property -dict { PACKAGE_PIN K2 IOSTANDARD LVCMOS33 } [get_ports an_o[6]] set_property -dict { PACKAGE_PIN U13 IOSTANDARD LVCMOS33 } [get_ports an_o[7]] set_property -dict { PACKAGE_PIN T10 IOSTANDARD LVCMOS33 } [get_ports seg_o[7]] set_property -dict { PACKAGE_PIN R10 IOSTANDARD LVCMOS33 } [get_ports seg_o[6]] set_property -dict { PACKAGE_PIN K16 IOSTANDARD LVCMOS33 } [get_ports seg_o[5]] set_property -dict { PACKAGE_PIN K13 IOSTANDARD LVCMOS33 } [get_ports seg_o[4]] set_property -dict { PACKAGE_PIN P15 IOSTANDARD LVCMOS33 } [get_ports seg_o[3]] set_property -dict { PACKAGE_PIN T11 IOSTANDARD LVCMOS33 } [get_ports seg_o[2]] set_property -dict { PACKAGE_PIN L18 IOSTANDARD LVCMOS33 } [get_ports seg_o[1]] set_property -dict { PACKAGE_PIN H15 IOSTANDARD LVCMOS33 } [get_ports seg_o[0]] #########################################################################################
